1. Пары бензина взрывоопасны, и в заливной горловине автомобиля их концентрация максимальна. Использовать в этой среде электрический датчик было бы недальновидно, поэтому предохранитель заправочного пистолета работает на чистой механике.

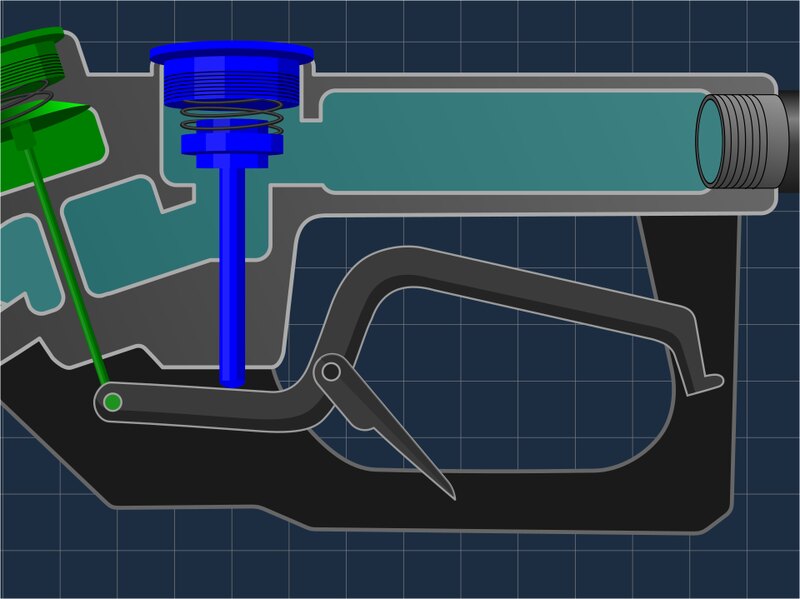

2. Нажимая на рычаг, мы толкаем вверх шток клапана (синий), открывая бензину путь к баку. Обратите внимание, что ось рычага прикреплена к штоку предохранителя (зеленый)

3. Бензин протекает через узкое кольцо. В районе сужения скорость потока увеличивается, а давление в жидкости падает — это следствие эффекта Вентури. Само устройство называется кольцом Вентури, и в нем есть отверстия, сообщающиеся с воздушной камерой (зеленый). Поток жидкости создает в воздушной камере разрежение. Эффект Вентури также используется в пульверизаторах, аэрографах и карбюраторах.

4. У излива заправочного пистолета есть маленькое отверстие. Оно так же соединено с воздушной камерой. Кольцо Вентури откачивает из камеры воздух, но его запас тут же пополняется атмосферным воздухом через отверстие-сенсор, поэтому вакуум в камере не создается.

5. Как только уровень топлива в баке поднимается выше отверстия-сенсора, приток атмосферного воздуха в камеру прекращается. Образовавшийся вакуум втягивает мембрану, которая толкает вниз шток предохранителя.

6. С характерным щелчком основание рычага отдаляется от штока запорного клапана, и поток топлива перекрывается.
